ETABS چیست؟ آشنایی با نرم‌افزار طراحی سازه تخصصی ایتبس چیست

نرم‌افزار ETABS چیست؟ ETABS (که مخفف Extended Three-dimensional Analysis of Building Systems است) یک نرم‌افزار تحلیل سازه قدرتمند و یکپارچه از خانواده محصولات CSI است که به‌طور تخصصی برای مدل‌سازی، تحلیل و طراحی سازه ساختمان‌ها توسعه یافته است. برخلاف نرم‌افزارهای مهندسی عمومی، تمام فلسفه وجودی ETABS بر روی ساختمان متمرکز است و از مدل‌سازی یک قاب ساده دو بعدی تا تحلیل سازه یک برج چند ده طبقه در برابر پیچیده‌ترین فشارهای لرزه‌ای را پوشش می‌دهد. این رویکرد تخصصی، آن را به ابزاری بی‌نهایت کارآمد و دقیق برای مهندسان عمران و سازه تبدیل کرده‌است.

در این مقاله بررسی می‌کنیم که نرم افزار ایتبس چیست، چه قابلیت‌های کلیدی دارد، چه تفاوتی با رقیب اصلی خود یعنی SAP2000 دارد (مقایسه ETABS و SAP) و چرا به انتخاب اول بسیاری از مهندسان درسراسر جهان برای طراحی اسکلت فلزی با ETABS و سازه‌های بتنی تبدیل شده‌است.

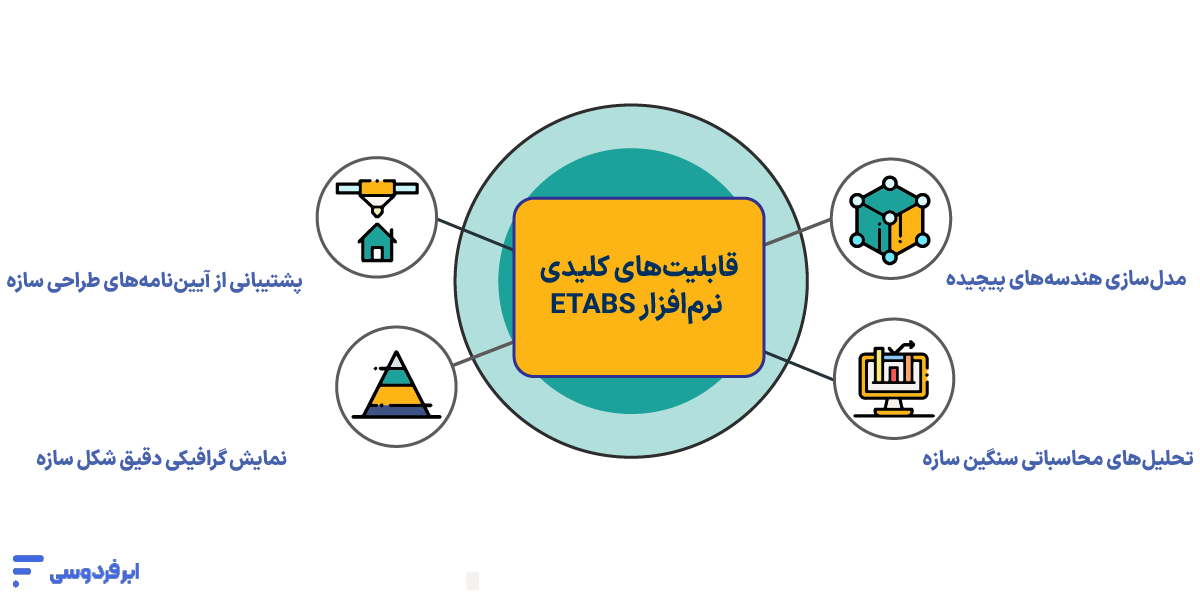

قابلیت‌های نرم‌افزار ETABS

قدرت ETABS تنها در تمرکز آن نیست، بلکه در مجموعه‌ای از قابلیت‌های هوشمندی نهفته است که فرایند طراحی را از یک آشفتگی محاسباتی به یک هنر مهندسی تبدیل می‌کند.

۱. مدل‌سازی

بزرگترین چالش نرم‌افزارهای تحلیلی عمومی، وادار کردن مهندس به تفکر به زبان ماشین است؛ یعنی دنیایی از گره‌ها، المان‌ها و کدهای بی‌روح. ETABS این معادله را برعکس کرده‌است. این نرم‌افزار به زبان مادری مهندس ساختمان حرف می‌زند. به لطف مدل‌سازی شیءگرا (Object-Based Modeling)، مثلاُ در طراحی اسکلت فلزی با ETABS، شما مستقیماً با مفاهیم آشنایی مانند تیر، ستون، طبقه و دیوار کار می‌کنید. این رویکرد منطقی، فرایند ساخت مدل را به‌طرز چشمگیری ساده و سریع می‌کند و احتمال خطای انسانی را به‌حداقل می‌رساند.

در بخش مدل‌سازی، سایر قابلیت‌های کلیدی نرم‌افزار ETABS چیست؟

• قالب‌های آماده (Templates): برای شروع برق‌آسای پروژه‌های جدید براساس سیستم‌های شبکه و طبقات پیش‌فرض.
• ابزارهای ترسیم پیشرفته: ابزارهای هوشمند CAD-Like با قابلیت وارد کردن فایل‌های DXF/DWG به‌عنوان پس‌زمینه ترسیم.
• مدل‌سازی هندسه‌های پیچیده: توانایی ساخت آسان تیرهای منحنی، رمپ‌ها و ساختمان‌هایی با چندین برج.

۲. تحلیل سازه

نقطه تمایز ETABS، موتور تحلیلی افسانه‌ای SAPFire® است. این موتور، حاصل دهه‌ها تحقیق و توسعه توسط CSI است و برای یک هدف اصلی بهینه شده‌است: سرعت و دقت. نکته کلیدی اینجاست که SAPFire® برای بهره‌برداری حداکثری از پردازنده‌های چندهسته‌ای (Multi-core CPU) مدرن طراحی شده‌است. این یعنی نرم‌افزار می‌تواند در مواجهه با تحلیل‌های سنگین، بار محاسباتی را بین تمام هسته‌های پردازنده تقسیم کند و بدین‌ترتیب، ETABS طیف کاملی از ابزارها را برای پیش‌بینی دقیق رفتار سازه در اختیار شما قرار می‌دهد.

در بخش تحلیل سازه، سایر قابلیت‌های نرم‌افزار ETABS چیست؟

• اثرات پی-دلتا (P-Delta): در نظر گرفتن اثرات ثانویه ناشی از تغییرشکل سازه برای تحلیل‌های دقیق‌تر.
• تحلیل طیف پاسخ و تاریخچه زمانی: ابزارهای استاندارد صنعتی برای ارزیابی عملکرد لرزه‌ای سازه‌ها.
• محاسبات خودکار: انتقال خودکار فشارهای کف به تیرها و دیوارها و محاسبه اتوماتیک جرم و مرکز جرم طبقات.

۳. طراحی یکپارچه

یک تحلیل دقیق، اگر به یک طرح قابل‌ساخت و منطبق بر قانون ختم نشود ارزشی ندارد. اینجاست که یکی از بزرگترین نقاط قوت نرم‌افزار ایتبس نمایان می‌شود: پشتیبانی از طیف وسیعی از آیین‌نامه‌های طراحی (Design Codes) معتبر جهانی و ملی. این قابلیت، کارت شناسایی معتبر ETABS در مجامع مهندسی است و انطباق طرح شما با الزامات نهادهایی مانند سازمان نظام مهندسی را تضمین می‌کند.

در بخش طراحی پکپارچه، سایر قابلیت‌های نرم‌افزار ETABS چیست؟

• پشتیبانی از مصالح متنوع: قابلیت طراحی یکپارچه سازه‌های فولادی، بتنی، مرکب (کامپوزیت) و سیستم‌های تیرچه‌ریزی
• طراحی دیوارهای برشی: دارای ابزارهای کامل برای طراحی دیوارهای برشی بتنی با بازشوها و آرماتورگذاری‌های مختلف
• طراحی دال و ارتباط با SAFE: امکان طراحی اولیه دال‌ها و ارتباط یکپارچه با نرم‌افزار تخصصی SAFE برای طراحی پیشرفته دال و فونداسیون.

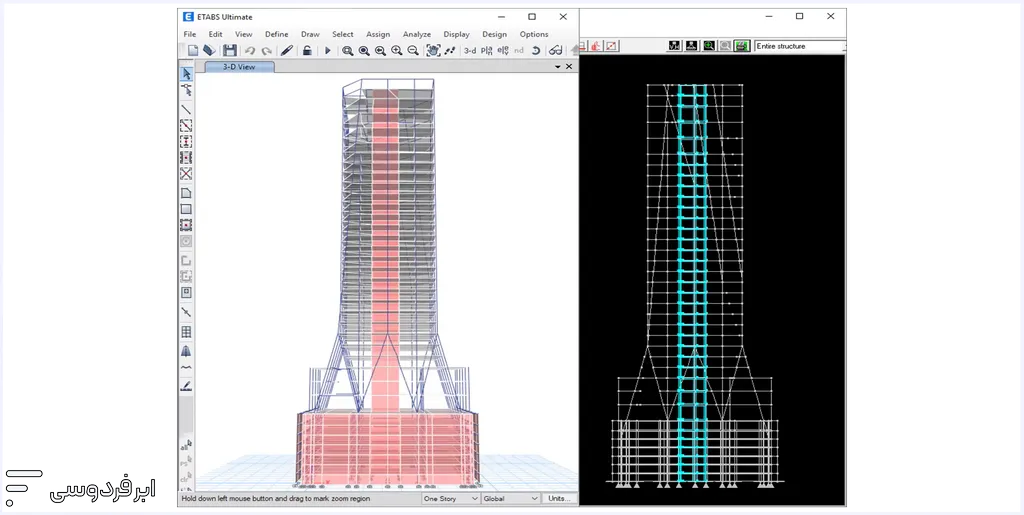

۴. رابط کاربری و نمایش نتایج

ETABS هزاران صفحه عدد و رقم خروجی تحلیل را به یک نمایش بصری و قابل فهم تبدیل می‌کند. پس‌از تحلیل نیز می‌توانید به‌جای غرق شدن در جداول، تغییر شکل سازه را به‌صورت انیمیشن ببینید، نمودار نیروهای داخلی را روی اعضا مشاهده کنید و نقاط بحرانی را به سرعت تشخیص دهید. این بازخورد بصری، درک شما از رفتار سازه را عمیق‌تر می‌کند و به تصمیم‌گیری‌های هوشمندانه‌تر منجر می‌شود.

در بخش رابط کاربری، سایر قابلیت‌های نرم‌افزار ETABS چیست؟

• نمایش گرافیکی دقیق: دیاگرام‌های تغییرشکل، نمودارهای لنگر، برش و نیروی محوری با جزئیات کامل.
• خروجی‌های متنوع: امکان تولید گزارش‌های جامع و قابل‌تنظیم در فرمت‌های مختلف برای مستندسازی پروژه.
• انیمیشن‌های دینامیکی: مشاهده رفتار سازه در تحلیل‌های تاریخچه زمانی برای درک بهتر پاسخ لرزه‌ای.

مزایای ETABS برای مهندسان

وفاداری مهندسان به یک نرم‌افزار، تصادفی نیست؛ بلکه حاصل یک رابطه حرفه‌ای طولانی‌مدت است که بر پایه اعتماد، کارایی و نتایج اثبات‌شده شکل می‌گیرد. ETABS این اعتماد را به‌خوبی جلب کرده‌است. اما چرا یک مهندس عمران باید این ابزار را به دیگر گزینه‌ها ترجیح دهد؟ و دلایل اصلی او برای استفاده از نرم‌افزار ETABS چیست؟ پاسخ آن در جدول زیر است.

مزیت	ویژگی	ارزش‌افزوده برای مهندسان
دقت و اعتبار	نتایج ایتبس از اعتبار بالایی در صنعت برخوردار است و مورد تأیید نهادهای نظارتی مانند سازمان نظام مهندسی است.	آسودگی خیال. وقتی مُهر تأیید نهایی بر طرح شما می‌خورد، می‌دانید که محاسبات شما بر پایه‌ای محکم و قابل‌دفاع استوار است.
سادگی در عین قدرت	ETABS باوجود قابلیت‌های بسیار پیچیده، رابط کاربری منطقی و ساده‌ای دارد که فرایند یادگیری را کوتاه می‌کند.	صرفه‌جویی در زمان. به‌جای جنگیدن با نرم‌افزار، انرژی شما صرف حل خلاقانه مسائل مهندسی می‌شود.
اکوسیستم یکپارچه	همه فرایندهای مدل‌سازی، تحلیل و طراحی در یک محیط واحد و یکپارچه انجام می‌شود.	کاهش خطا. بی‌نیاز از جابجایی داده بین چندین نرم‌افزار، از بروز خطاهای انسانی و اتلاف وقت جلوگیری می‌کند.
تسلط بر قوانین بازی (آیین‌نامه‌ها)	پشتیبانی گسترده از آیین‌نامه‌های معتبر بین‌المللی و ملی	تضمین انطباق قانونی. طرح شما با آخرین ضوابط فنی و قانونی مطابقت دارد و در مراحل مجوزگیری با چالش مواجه نمی‌شود.
قابلیت همکاری تیمی (BIM)	سازگاری کامل با نرم‌افزارهای دیگر مانند Revit و Tekla از طریق فرمت IFC، آن را به جزئی کلیدی در گردش کار BIM تبدیل کرده است.	کار تیمی روان. شما به زبان مشترکی با تیم‌های معماری و تأسیسات صحبت می‌کنید و هماهنگی در پروژه به حداکثر می‌رسد.
قدرت مدیریت پروژه‌های عظیم	برای مدیریت بزرگترین و پیچیده‌ترین مدل‌های ساختمانی، از برج‌های مسکونی تا آسمان‌خراش‌ها، ساخته شده‌است.	اعتماد به نفس. هیچ پروژه‌ای برای شما بیش از حد بزرگ یا پیچیده نخواهد بود و می‌توانید با اطمینان هر چالشی را بپذیرید.

مقایسه ETABS و SAP

یکی از سؤالات پرتکرار صنعت ابزارهای مهندسی این است: فرق ETABS و SAP در طراحی سازه‌ها چیه؟ هر دو نرم‌افزار، فرزندان پرافتخار شرکت CSI هستند و از یک سرچشمه (موتور تحلیلی SAPFire®) قدرت می‌گیرند. اما رسالت آن‌ها از زمین تا آسمان متفاوت است.

برای درک بهتر اینکه فرق با  SAP با نرم‌افزار ETABS چیست؟ باید به‌صورت تمثیلی برای‌تان توضیح بدهیم:

• ETABS برای یک کار مشخص و دقیق ساخته شده‌است: طراحی سازه‌های ساختمانی. تمام وجودش برای درک منطق طبقات، تیرها و ستون‌ها بهینه شده‌است. وقتی با یک ساختمان سروکار دارید، ایتبس بهترین و سریع‌ترین ابزار شماست.
• SAP2000 یک ابزار همه‌فن‌حریف، قابل اعتماد و فوق‌العاده قدرتمند که می‌تواند هر کاری را انجام دهد؛ از طراحی یک پل معلق و یک سد بتنی گرفته تا تحلیل یک استادیوم یا برج صنعتی.

پس معیار انتخاب بین SAP و نرم‌افزار ETABS چیست؟

اگر شما هم سؤالتان این است که کدام را باید انتخاب کنید، باید در اصل از خودتان بپرسید که چه کاری می‌خواهید انجام دهید؟

• اگر وظیفه شما تحلیل و طراحی یک ساختمان است -از هر نوعی که باشد- ETABS بدون شک انتخاب اول، سریع‌ترین و منطقی‌ترین گزینه است.
• اما اگر با سازه‌ای غیر از ساختمان (پل، مخزن، سازه صنعتی) روبرو هستید یا نیاز به یک تحلیل بسیار نامتعارف و خاص دارید، آنگاه SAP2000 ابزاری است که به آن نیاز خواهید داشت.

برای جمع‌بندی درباره این سؤال که فرق SAP با نرم‌افزار ETABS چیست؟ بررسی جدول زیر می‌تواند بهترین راهنمای شما باشد.

ویژگی	نرم‌افزار	نرم‌افزار SAP2000
تمرکز اصلی	تحلیل و طراحی سازه‌های ساختمانی	تحلیل و طراحی انواع سازه‌ها (عمومی)
کاربردهای معمول	ساختمان‌های چندطبقه، برج‌ها، سازه‌های مسکونی و تجاری	پل‌ها، سدها، مخازن، سازه‌های صنعتی، سازه‌های خاص
نقاط قوت	مدل‌سازی سریع و آسان ساختمان‌ها، طراحی یکپارچه، رابط کاربری بهینه برای ساختمان	انعطاف‌پذیری بالا برای مدل‌سازی انواع هندسه‌ها، تحلیل‌های پیشرفته عمومی
مناسب برای	مهندسین طراح ساختمان	مهندسین تحلیل‌گر سازه‌های متنوع و پیچیده

تاریخچه کوتاه ETABS

پشت هر ابزار تحول‌آفرینی، یک تفکر پیشرو وجود دارد. اگر بخواهیم بگوییم که نقطه شروع نرم‌افزار ETABS چیست؟ باید برگردیم به سال ۱۹۷۵ در برکلی کالیفرنیا. در آن سال، کار ایتبس با تأسیس شرکت Computers & Structures, Inc. (CSI) توسط اشرف حبیب‌اللهِ پاکستانی آغاز شد و در همان دهه با معرفی رابط گرافیکی در نسخه‌های ETABS 90 و ETABS 2000، پوست‌اندازی کرد و از یک ابزار محاسباتی صرف به یک محیط طراحی یکپارچه تبدیل شد.

اکنون CSI فقط یک شرکت نرم‌افزاری نیست؛ بلکه یکی از معماران اصلی دنیای مدرن مهندسی سازه و تحلیل لرزه‌ای است. این شرکت با چندین دهه نوآوری، جایگاه خود را به‌عنوان یک مرجع جهانی تثبیت کرده و تاوقتی CSI حرفی برای گفتن دارد، مهندسان سراسر جهان به مرجعیت آن احترام خواهند گذاشت.

محدودیت‌های نرم‌افزار ETABS

تا اینجا گفتیم نرم‌افزار ETABS چیست و از ویژگی‌ها و خوبی‌های آن سخن‌ها گفتیم. اما هر هیولای قدرتمندی، اشتهای سیری‌ناپذیری هم دارد و در رابطه با ایتبس، منظورمان اشتها برای منابع سخت‌افزاری است. وقتی قرار است یک تحلیل پیچیده غیرخطی یا دینامیکی را اجرا کنید، ETABS دیگر آن ابزار رام و آرام روی دسکتاپ شما نیست؛ تبدیل به یک غول محاسباتی می‌شود که تمام توان کامپیوتر شما را می‌بلعد. نادیده گرفتن این اشتها، به معنای به زنجیر کشیدن هیولا و استفاده از کسری از پتانسیل واقعی آن است.

نیازهای سخت‌افزاری نرم‌افزار ETABS

شرکت CSI به‌عنوان توسعه‌دهنده، لیستی از حداقل پیش‌نیازها برای به کار انداختن ETABS منتشر کرده‌است که به‌صورت زیر است:

قطعه	حداقل	توصیه‌شده (و دلیل اهمیت آن)
پردازنده (CPU)	Intel Pentium 4	پردازنده‌های مدرن (Core i7/i9 یا Ryzen 7/9). مغز متفکر عملیات است. موتور تحلیل ETABS برای پردازنده‌های چندهسته‌ای بهینه شده؛ هسته‌های بیشتر، یعنی سرعت تحلیل بالاتر.
حافظه (RAM)	8 گیگابایت	16 گیگابایت و بالاتر.‌‌ سوخت اصلی موتور تحلیل است. خودِ CSI هشدار می‌دهد که افزایش RAM، سرعت و ظرفیت حل مسئله را به‌طور قابل ملاحظه‌ای افزایش می‌دهد.
فضای ذخیره‌سازی	6 گیگابایت برای نصب	درایو پرسرعت (SSD PCIe) با ظرفیت بالا. سرعت بالای این درایوها، زمان بارگذاری مدل‌های سنگین و ذخیره نتایج را به‌شدت کاهش می‌دهد و از اتلاف وقت شما جلوگیری می‌کند.
کارت گرافیک (GPU)	پشتیبانی از DirectX	کارت گرافیک مجزا (NVIDIA) با حافظه اختصاصی. چشم‌های نرم‌افزار است. یک GPU قدرتمند، حرکت روان در مدل‌های سه‌بعدی پیچیده و نمایش آنی نتایج را تضمین می‌کند.

چالش تحلیل‌های سنگین در ETABS و راه‌حل آن

آموزش ETABS و تسلط بر قابلیت‌های آن، شما را به یک مهندس قدرتمند تبدیل می‌کند. اما وقتی نوبت به اجرای تحلیل‌های پیچیده و سنگین (مانند تحلیل‌های دینامیکی غیرخطی یا طراحی مبتنی بر عملکرد) می‌رسد، ممکن است با یک حقیقت تلخ روبرو شوید: شما محدودیت سخت‌افزاری دارید و با چالش‌های زیر مواجه می‌شوید:

• زمان تحلیل طولانی و انتظارهای چندساعته یا حتی چند روزه برای یک تحلیل که چرخه طراحی و بهینه‌سازی شما را فلج می‌کند.
• ETABS درحین تحلیل‌های سنگین، مقدار بسیار زیادی از حافظه RAM و فضای دیسک را مصرف می‌کند و کمبود این‌ها سرعت سیستم شما را پایین می‌آورد.
• گاهی مش‌بندی خیلی ریز یا وجود المان‌های اضافی و ناخواسته در مدل، فشار محاسباتی زیادی را به سیستم وارد می‌کند.
• حتی اگر گران‌ترین مک‌بوک‌ها را هم داشته باشید، گزارش‌های متعددی از عملکرد ضعیف تحلیل سازه با ETABS روی آن‌ها نیز گزارش شده‌است؛ پس شما به سخت‌افزاری بهینه‌سازی‌شده نیاز پیدا می‌کنید.

مقاله تکمیلی: محاسبات سنگین ابری چیست؟ صفر تا صد + مزایا و معایب

در این نقطه، مشکل دیگر دانش شما نیست؛ بلکه کامپیوتر شماست که برای پردازش میلیون‌ها محاسبه موردنیاز، توان کافی ندارد. زمان تحلیل‌های طولانی، هنگ کردن سیستم هنگام کار با مدل‌های سه‌بعدی پیچیده و ناتوانی در اجرای تکرارهای متعدد برای بهینه‌سازی طرح، همگی بهره‌وری شما را از بین برده و خلاقیتتان را محدود می‌کنند.

راه‌حل: اجاره ابرکامپیوتر (گرافیک ابری) به‌جای خرید آن

برای حل این مسئله می‌توانید تغییر رویکرد بدهید و به‌جای «داشتن» یک سیستم گران‌قیمت به «دسترسی» به آن فکر کنید/ اینجا است که مفهوم سرور گرافیک ابری (Cloud GPU) احتمالاً برای شما جذاب خواهد بود.

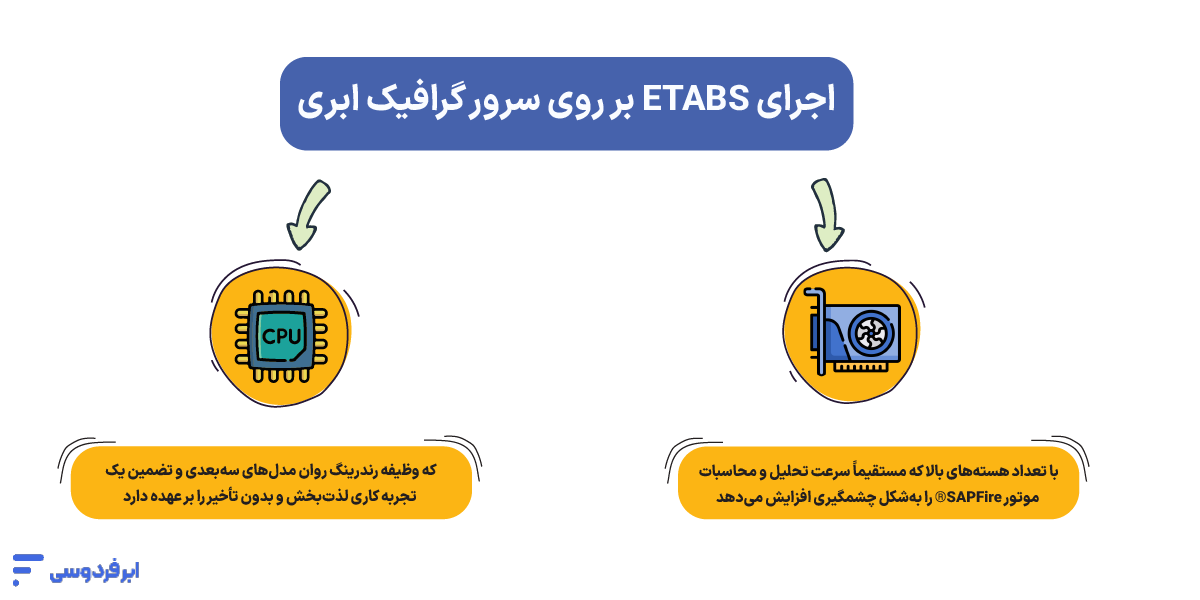

در این روش، شما به‌جای درگیر کردن سیستم شخصی خود، یک ایستگاه کاری (Workstation) فوق‌العاده قدرتمند را در یک دیتاسنتر حرفه‌ای اجاره می‌کنید و ازطریق اینترنت، تمام قدرت آن را برای پروژه‌های ETABS خود به کار می‌گیرید. این زیرساخت، ترکیب برنده‌ای را ارائه می‌دهد که دقیقاً برای نرم‌افزارهای مهندسی طراحی شده‌است:

• پردازنده‌های مرکزی (CPU) بسیار قدرتمند که مستقیماً سرعت موتور تحلیلی ETABS را افزایش داده و زمان تحلیل‌های شما را از ساعت‌ها به دقایق کاهش می‌دهد.
• حافظه رم (RAM) بسیار بالا که به شما اجازه می‌دهد بزرگ‌ترین و پیچیده‌ترین مدل‌ها را بدون هیچ‌گونه کندی یا خطای کمبود حافظه، باز و ویرایش کنید.
• پردازنده‌های گرافیکی (GPU) حرفه‌ای: که وظیفه رندرینگ روان مدل‌های سه‌بعدی و تضمین یک تجربه کاری لذت‌بخش و بدون تأخیر را بر عهده دارد.

این ترکیب سخت‌افزاری بهینه، دقیقاً همان چیزی است که زیربنای سرورهای گرافیک ابری در ابر فردوسی را تشکیل می‌دهد. هدف ما این است که شما دغدغه محدودیت‌های سخت‌افزاری را برای همیشه فراموش کرده و هرچه که در ذهن دارید را در دنیای واقعی پیاده کنید.

برای درک بهتر از چگونگی تناسب خدمات ابر فردوسی با نیازهای کاربران ETABS، جدول زیر نمونه‌ای از پیکربندی‌های احتمالی سرور گرافیک ابری را براساس اطلاعات موجود و نیازمندی‌های عمومی پروژه‌ها ارائه می‌دهد:

نمونه‌ای از پیکربندی‌های سرور گرافیک ابری ابر فردوسی برای کاربران ETABS
پردازنده مجازی (vCPU)		حافظه رم	مدل کارت گرافیک	حافظه کارت گرافیک	فضای ذخیره‌سازی	نوع پروژه ETABS مناسب
۱۶ هسته		۳۲ گیگابایت	NVIDIA RTX 2080Ti	۱۱ گیگابایت	۲۵۰ گیگابایت SSD	پروژه‌های معمولی، تحلیل‌های خطی، مدل‌سازی ساختمان‌های متعارف
۳۲ هسته		۶۴ گیگابایت	NVIDIA RTX 3090 / V100s	۲۴ گیگابایت / ۳۲ گیگابایت	۵۰۰ گیگابایت SSD	پروژه‌های بزرگ، تحلیل‌های غیرخطی محدود، ساختمان‌های بلندمرتبه
۶۴ هسته		۱۲۸ گیگابایت	NVIDIA Tesla A100	۴۰ گیگابایت	۱ ترابایت SSD	پروژه‌های بسیار بزرگ و پیچیده، تحلیل‌های دینامیکی غیرخطی گسترده، طراحی مبتنی‌بر عملکرد، تحقیقات پیشرفته

برای این‌که بتوانید این قدرت پردازشی را در عمل تجربه کنید، یک اعتبار اولیه ۱۰۰ هزار تومانی برای تست رایگان سرورهای خود را در اختیار شما قرار می‌دهیم.

جمع‌بندی

در پایان، اگر دوباره بپرسیم ETABS چیست؟ می‌توان آن را بیش‌از یک نرم‌افزار، یک اکوسیستم تخصصی و یکپارچه برای مهندسان سازه دانست. این ابزار با تمرکز کامل بر روی طراحی و تحلیل ساختمان به مهندسان عمران کمک می‌کند تا بادقت، سرعت و اطمینان بیشتری، سازه‌هایی امن و بهینه طراحی کنند.چه هدف شما طراحی یک ساختمان مسکونی متعارف باشد و چه تحلیل دینامیکی غیرخطی یک آسمان‌خراش، ETABS ابزارهای لازم برای انجام این کار را در یک محیط گرافیکی و قدرتمند در اختیار شما قرار می‌دهد.

اکنون که باقدرت این نرم‌افزار تحلیل سازه آشنا شدید، چگونه از آن برای ارتقای پروژه‌های خود استفاده خواهید کرد؟ تجربیات خود را در بخش نظرات با ما به اشتراک بگذارید.
