اتوکد (AutoCAD) چیست؟ از طراحی دو‌بعدی تا مدل‌سازی سه‌بعدی

اگر به دنیای معماری، مهندسی عمران، مکانیک یا طراحی صنعتی نگاهی بیندازید، یک نام را بیش‌از هر نام دیگری خواهید شنید و آن نرم افزار اتوکد (AutoCAD) است. اتوکد چیست؟ یک نرم‌افزار طراحی به کمک کامپیوتر (Computer-Aided Design) است که توسط شرکت Autodesk توسعه داده‌شده و به ابزار اصلی برای ایجاد نقشه‌های دقیق دو بعدی (2D) و مدل‌های سه‌بعدی (3D) تبدیل شده‌است. برنامه اتوکد در واقع یک تخته رسم دیجیتال بی‌نهایت قدرتمند است که به مهندسان و طراحان اجازه می‌دهد تا ایده‌های خود را با دقتی در حد میکرون به نقشه‌های فنی قابل ساخت تبدیل کنند.

در این مقاله به‌صورت کامل بررسی می‌کنیم که اتوکد چیست و چه کاربردی دارد و چرا با وجود ظهور نرم‌افزارهای جدیدتر، همچنان یکی از اولین و مهم‌ترین مهارت‌ها برای ورود به دنیای مهندسی است.

نرم افزار اتوکد چیست؟

اگر بخواهیم به پرسش «برنامه اتوکد چیست» در یک جمله پاسخ دهیم، می‌توانیم بگوییم: یک میز نقشه‌کشی دیجیتال فوق‌پیشرفته است. سال‌ها پیش، مهندسان و معماران تمام نقشه‌های خود را با دست، روی کاغذهای بزرگ و با ابزارهایی مثل خط‌کش T و گونیا می‌کشیدند. این فرایند بسیار زمان‌بر و طاقت‌فرسا بود و باعث اشتباهات زیادی نیز می‌شد.

اما برنامه AutoCAD چیست؟ این برنامه همان فرایند را به دنیای کامپیوتر آورد. نام آن مخفف Computer-Aided Design یا «طراحی به کمک کامپیوتر» است. اتوکد به کاربران اجازه می‌دهد تا طرح‌های دو‌بعدی (2D) و مدل‌های سه‌بعدی (3D) را با دقتی خیره‌کننده و سرعتی بسیار بالاتر از روش‌های سنتی ایجاد کنند.

منظور از طراحی در اتوکد چیست؟

وقتی می‌گوییم «طراحی»، شاید ذهنتان به سمت نرم‌افزارهایی مثل فتوشاپ برود. اما تفاوت اساسی اینجاست: اتوکد یک نرم‌افزار طراحی مبتنی بر بردار (Vector) است نه پیکسل.

این یعنی چه؟ یعنی هر خطی که در اتوکد می‌کشید، یک موجودیت ریاضی با مشخصات دقیق مثل طول، زاویه، ضخامت و موقعیت است. به همین دلیل است که نرم افزار اتوکد به شما اجازه می‌دهد تا بی‌نهایت روی طرح خود زوم کنید بدون اینکه از کیفیت آن کاسته شود. این دقت میلی‌متری، همان چیزی است که برای ساخت یک قطعه صنعتی، برش یک پلان ساختمانی یا طراحی یک برد الکترونیکی به آن نیاز داریم. همان‌طور که در «راهنمای شروع به کار اتوکد» در سایت Autodesk نیز تاکیدشده، اساس کار این نرم‌افزار بر دقت و داده‌های مهندسی استوار است.

برنامه اتوکد چه جایگاهی در صنعت امروز دارد؟

شاید فکر کنید با ظهور نرم‌افزارهای جدیدتر، اتوکد دیگر مثل گذشته محبوب نیست. اما حقیقت این است که اکنون اتوکد به یک استاندارد جهانی و زبان مشترک در بسیاری از صنایع تبدیل شده‌است. اتوکد چیست و چه کاربردی دارد؟ اکنون از یک معمار در ایران تا یک مهندس مکانیک در آلمان، هر دو می‌توانند فایل‌های اتوکد را باز کرده و روی آن کار کنند.

این نرم‌افزار جزء اصلی فرایندهای طراحی در صنایع زیر است:

• معماری و ساخت‌وساز: برای طراحی پلان‌های ساختمانی، نما، نقشه‌های اجرایی و جزئیات سازه
• مهندسی مکانیک: برای طراحی دقیق قطعات ماشین، موتورها و سیستم‌های صنعتی
• مهندسی عمران و شهرسازی: برای طراحی زیرساخت‌ها، جاده‌ها و نقشه‌های توپوگرافی
• طراحی صنعتی: برای ایجاد مدل‌های اولیه از محصولات مصرفی
• مهندسی برق: برای ترسیم دیاگرام‌ها و جانمایی مدارهای الکتریکی

امروزه اتوکد دیگر فقط یک نرم‌افزار دسکتاپ نیست و با ابزارهای مبتنی بر وب و رایانش ابری، انعطاف‌پذیری آن بیش‌از هر زمان دیگری شده‌است؛ موضوعی که در ادامه بیشتر به آن خواهیم پرداخت.

مقاله مرتبط: آشنایی با سرویس رایانش ابری

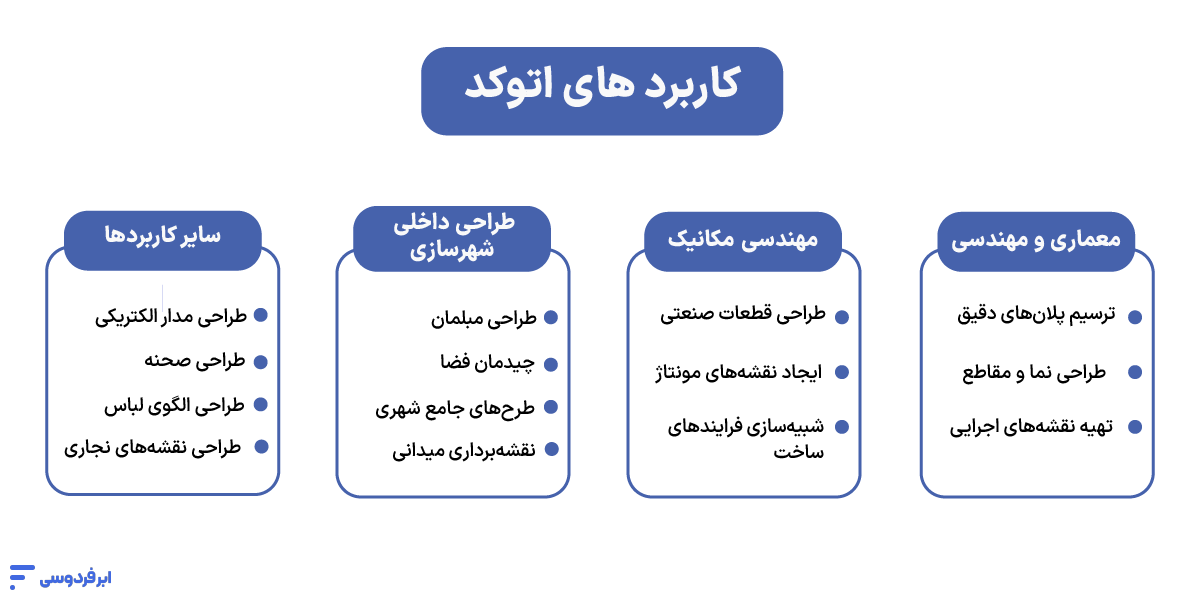

کاربردهای نرم افزار اتوکد

حالا که با تعریف و جایگاه این نرم‌افزار آشنا شدیم، بیایید ببینیم پاسخ دقیق‌تر به سؤال «اتوکد چیست و چه کاربردی دارد» در دنیای واقعی به چه صورت است؟ واقعیت این است که اتوکد امروزه در قلب بسیاری از پروژه‌هایی است که روزانه به آن‌ها سروکار داریم.

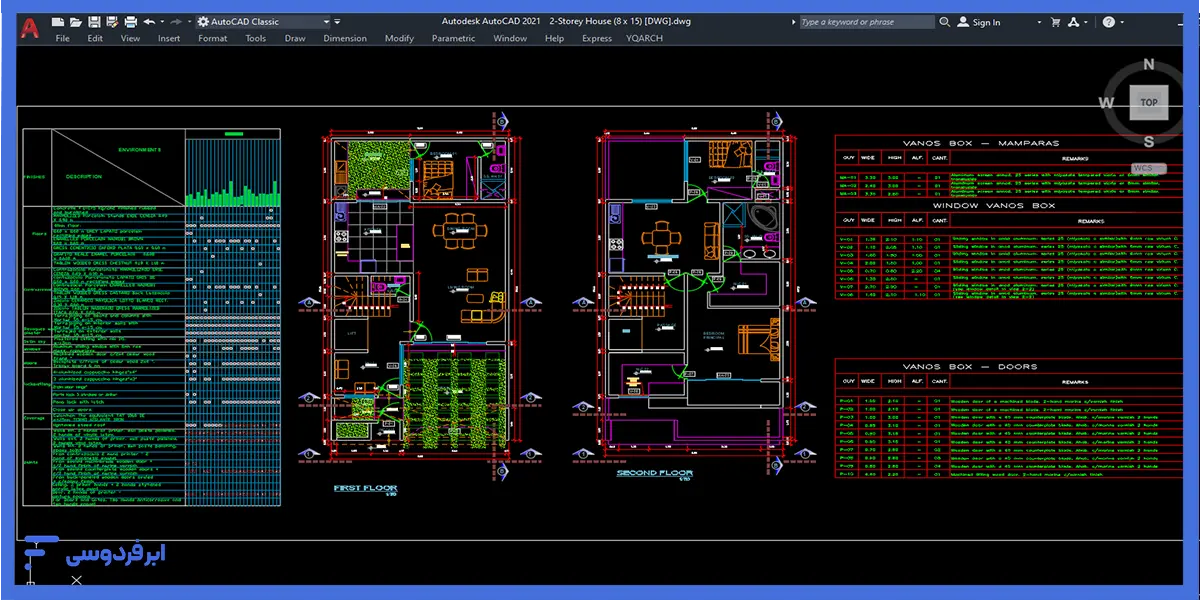

۱- معماری و مهندسی عمران (طراحی پلان، نما و سازه)

شاید شناخته‌شده‌ترین کاربرد اتوکد در همین حوزه باشد. قبل‌از اینکه کلنگی به زمین بخورد، تمام جزئیات یک ساختمان در محیط autocad طراحی می‌شود. معماران و مهندسان عمران از این نرم‌افزار برای موارد زیر استفاده می‌کنند:

• ترسیم پلان‌های دقیق: طراحی نقشه‌های دو‌بعدی طبقات، پارکینگ، راه‌پله‌ها و…
• طراحی نما و مقاطع: ایجاد نماهای جانبی و برش‌های عمودی از ساختمان برای نمایش ارتفاع و جزئیات داخلی.
• تهیه نقشه‌های اجرایی: آماده‌سازی نقشه‌هایی که تیم ساخت‌وساز برای اجرای دقیق پروژه به آن‌ها نیاز دارند.

در واقع، در این نرم‌افزار است که یک ایده معماری به یک سند مهندسی قابل ساخت تبدیل می‌شود. مجموعه‌ابزارهای تخصصی مانند AutoCAD Architecture این فرایند را با ارائه المان‌های آماده مثل در، پنجره و دیوار بسیار سریع‌تر کرده‌اند.

۲- مهندسی مکانیک (مدل‌سازی قطعات و ماشین‌آلات)

در مهندسی مکانیک، دقت حرف اول را می‌زند. یک اشتباه میلی‌متری در طراحی یک قطعه می‌تواند منجر به خسارت‌های هنگفت شود. برنامه اتوکد با قابلیت طراحی دقیق، ابزار ایدئالی برای مهندسان مکانیک است تا:

• قطعات صنعتی را طراحی کنند: از یک پیچ ساده تا اجزای پیچیده یک موتور جت.
• نقشه‌های مونتاژ ایجاد کنند: طراحی نقشه‌هایی که نشان می‌دهد قطعات مختلف چگونه باید به یکدیگر متصل شوند.
• فرایندهای ساخت را شبیه‌سازی کنند: تحلیل و بررسی طرح‌ها برای اطمینان از عملکرد صحیح آن‌ها پیش از تولید.

مجموعه‌ابزار AutoCAD Mechanical با داشتن کتابخانه‌ای عظیم از ۷۰۰,۰۰۰ قطعه و ابزار استاندارد به مهندسان کمک می‌کند تا به‌جای ترسیم مجدد قطعات رایج، روی نوآوری و طراحی تمرکز کنند.

۳- طراحی داخلی، شهرسازی و نقشه‌برداری

کاربرد اتوکد به یک ساختمان یا یک قطعه محدود نمی‌شود و مقیاس‌های بزرگ‌تر و کوچک‌تر را نیز در بر می‌گیرد:

• طراحی داخلی: طراحان داخلی از اتوکد برای چیدمان فضا، طراحی مبلمان سفارشی و تهیه نقشه‌های دقیق برای برق‌کشی و نورپردازی استفاده می‌کنند.
• شهرسازی: مهندسان شهرساز طرح‌های جامع شهری، شبکه‌های خیابانی، مناطق مسکونی و فضاهای سبز را در مقیاس‌های بزرگ با اتوکد طراحی می‌کنند.
• نقشه‌برداری: مهندسان نقشه‌بردار داده‌های میدانی را به اتوکد منتقل کرده و نقشه‌های توپوگرافی دقیق از پستی و بلندی‌های زمین تولید می‌کنند که پایه و اساس بسیاری از پروژه‌های عمرانی است.

۴- سایر کاربردهای اتوکد

انعطاف‌پذیری اتوکد باعث شده تا کاربردهای آن بسیار فراتر از چند رشته اصلی باشد. در اینجا به چند نمونه جالب اشاره می‌کنیم:

• طراحی مدارهای الکتریکی و PCB
• طراحی صحنه در تئاتر و سینما
• طراحی الگوهای لباس در صنعت مد
• طراحی مبلمان و نقشه‌های دقیق نجاری
• طراحی جواهرات

تفاوت حالت دو‌بعدی (2D) و سه‌بعدی (3D) در اتوکد

یکی از مباحثی که هنگام تحقیق درباره «نرم افزار autocad چیست» با آن روبرو می‌شوید، تفاوت بین طراحی دو‌بعدی و سه‌بعدی است. این دو، روش‌های متفاوتی برای نمایش یک ایده هستند و هرکدام کاربردها و مزایای خاص خود را دارند.

طراحی دو‌بعدی (2D Drafting) در اتوکد چیست؟

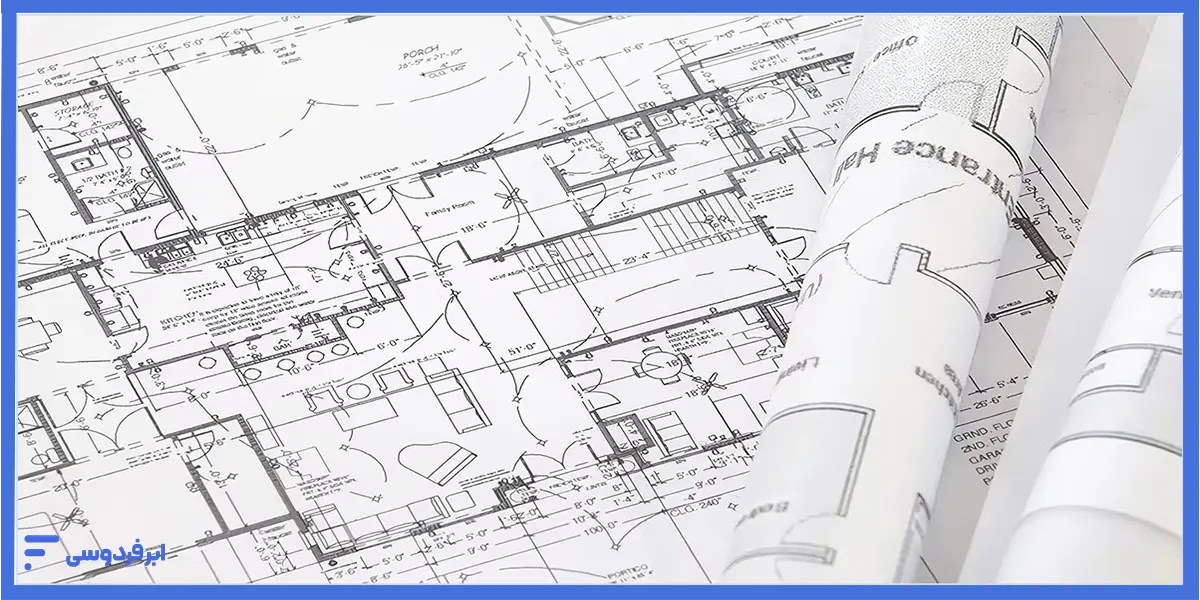

طراحی دو‌بعدی (محورهای X و Y) اساس کار اتوکد است. در این حالت، شما روی یک سطح صاف دیجیتال کار می‌کنید، درست مثل یک ورق کاغذ. تمام طرح‌ها، نماهایی از بالا، روبرو یا کنار هستند. هدف اصلی در طراحی 2D، تولید نقشه‌های فنی (Blueprints) است که اطلاعات دقیق ساخت را به‌صورت واضح منتقل می‌کنند.

ویژگی‌ها و ابزارهای کلیدی در محیط دو‌بعدی

• محیط کاری: کار در یک صفحه با دو محور X (طول) و Y (عرض).
• ابزارهای اصلی: دستورات ساده و قدرتمندی مثل Line (خط)، Circle (دایره)، Arc (کمان) و Polyline (چندخطی) اساس کار هستند.
• اندازه‌گذاری (Dimensions): ابزارهای دقیق برای نمایش ابعاد، فواصل و زوایا روی نقشه.
• هاشور (Hatch): برای نمایش جنس مواد مختلف (مثلاً خطوط مورب برای بتن یا طرح آجر برای دیوار).

در چه پروژه‌هایی طراحی دو‌بعدی مهم است؟

طراحی دو‌بعدی به هیچ‌وجه منسوخ نشده و برای بسیاری از کارها، کارآمدترین روش است. پروژه‌هایی مثل:

• پلان‌های کف و نقشه‌های ساختمانی
• دیاگرام‌های الکتریکی و لوله‌کشی
• طرح‌بندی سایت و محوطه‌سازی
• نقشه‌های برش لیزری برای قطعات مسطح فلزی یا چوبی

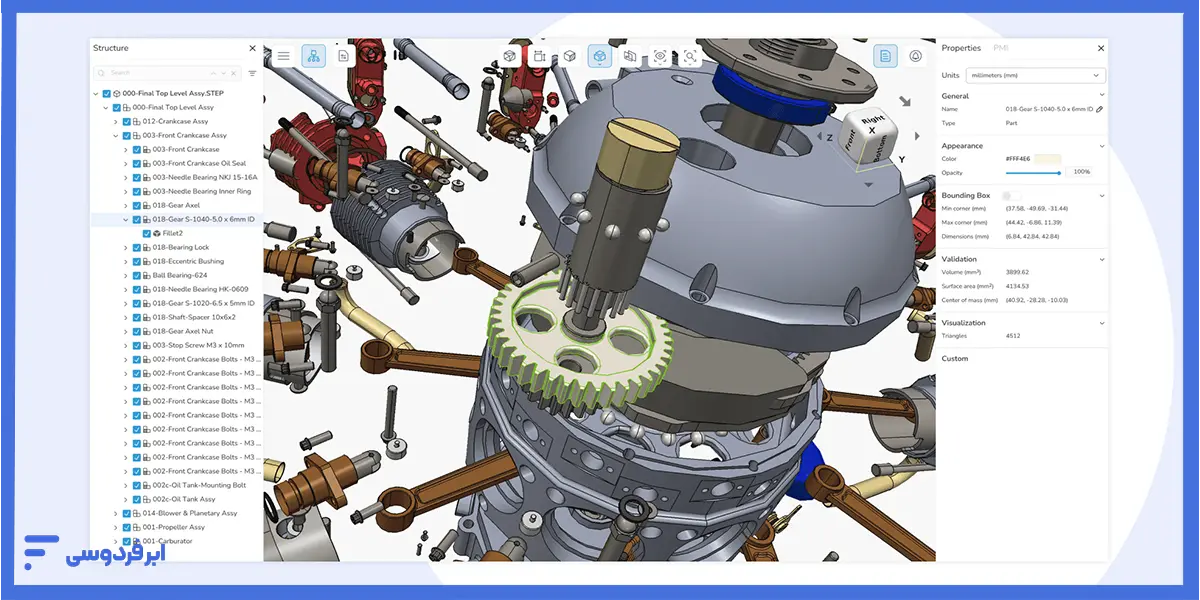

مدل‌سازی سه‌بعدی (3D Modeling)

اما منظور از مدل‌سازی سه‌بعدی در اتوکد چیست؟ وقتی بعد سوم (ارتفاع یا عمق) را به طراحی اضافه می‌کنیم، وارد دنیای مدل‌سازی سه‌بعدی می‌شویم. در اینجا دیگر فقط یک نقشه مسطح نداریم، بلکه یک نمونه اولیه دیجیتال (Digital Prototype) از جسم واقعی می‌سازیم که می‌توانیم آن را از هر زاویه‌ای بچرخانیم و بررسی کنیم.

ویژگی‌ها و مزایای مدل‌سازی سه‌بعدی در اتوکد چیست؟

• تجسم واقعی: درک بسیار بهتری از ظاهر نهایی پروژه به دست می‌آورید.
• تشخیص تداخل (Clash Detection): می‌توانید قبل‌از ساخت، بررسی کنید که آیا اجزای مختلف مدل (مثلاً لوله‌ها و تیرهای سازه) با هم برخورد دارند یا نه. این ویژگی به تنهایی از میلیون‌ها تومان ضرر جلوگیری می‌کند.
• ارائه جذاب به کارفرما: نمایش یک مدل سه‌بعدی بسیار تأثیرگذارتر از چند نقشه دو‌بعدی است.
• استخراج خودکار نقشه‌های 2D: پس‌از ساخت مدل سه‌بعدی، می‌توانید به‌راحتی نماهای دو‌بعدی (پلان، نما، برش) را از آن استخراج کنید.

مقایسه اتوکد 2D در برابر 3D

برای جمع‌بندی، بیایید تفاوت‌های اصلی را در این جدول مرور کنیم:

ویژگی	طراحی دو‌بعدی (2D)	مدل‌سازی سه‌بعدی (3D)
محورها	طول (X) و عرض (Y)	طول (X)، عرض (Y) و ارتفاع (Z)
هدف اصلی	تولید نقشه‌های فنی دقیق برای ساخت	تجسم، شبیه‌سازی و ارائه واقع‌گرایانه
خروجی نهایی	نقشه‌های چاپی یا دیجیتال (Blueprint)	تصاویر واقعی (رندر)، انیمیشن و مدل‌های تعاملی
کاربرد کلیدی	اسناد و مدارک ساخت	طراحی مفهومی، بازاریابی و تشخیص خطا
پیچیدگی یادگیری	ساده‌تر و سریع‌تر	پیچیده‌تر و نیازمند دانش بیشتر

رندر گرفتن در اتوکد چیست و چگونه به ارائه بهتر کمک می‌کند؟

این سؤال یکی از پرتکرارترین پرسش‌های کاربران است: رندر گرفتن در اتوکد چیست؟ به زبان ساده، رندرینگ فرایند تبدیل مدل سه‌بعدی خام شما به یک تصویر واقعی یا عکس‌گونه (Photorealistic) است.

در این فرایند، شما به مدل خود موارد زیر را اضافه می‌کنید:

• جنس و بافت (Materials): به دیوارها بافت گچی به پنجره‌ها جنس شیشه و به کف، بافت پارکت می‌دهید.
• نورپردازی (Lighting): منابع نور مثل خورشید یا لامپ را به صحنه اضافه می‌کنید.
• سایه‌ها (Shadows): با ایجاد سایه‌های طبیعی به مدل عمق و واقع‌گرایی می‌بخشید.

خروجی این فرایند، تصویری است که به مشتری یا کارفرما کمک می‌کند تا طرح نهایی را دقیقاً همان‌طور که ساخته خواهد شد ببیند.

نیازمندی‌های سخت‌افزاری اتوکد که باید جدی بگیرید!

شرکت Autodesk به‌عنوان سازنده اتوکد، هرساله لیستی از نیازمندی‌های سخت‌افزاری پیشنهادی را منتشر می‌کند. اما بیایید صادق باشیم، این لیست برای اجرای «حداقلی» نرم‌افزار است. برای یک تجربه کاری روان و حرفه‌ای، به‌خصوص در مدل‌سازی سه‌بعدی و رندرینگ به چیزی فراتر از آن نیاز دارید.

مشخصات سخت‌افزار موردنیاز برای اجرای روان اتوکد

• پردازنده (CPU): برای کارهای عمومی اتوکد مثل جابه‌جایی در نقشه‌های سنگین، یک پردازنده با سرعت کلاک بالا (مثلاً بالای 3.0 GHz) ضروری است.
• حافظه (RAM): میز کار شماست. هرچقدر پروژه‌تان بزرگ‌تر و پیچیده‌تر باشد به میز کار بزرگ‌تری نیاز دارید. برای کار حرفه‌ای، ۱۶ گیگابایت RAM حداقل مطلق است و برای مدل‌سازی سه‌بعدی و رندرینگ، کار از ۳۲ گیگابایت شروع می‌شود.
• کارت گرافیک (GPU): این قطعه مسئول نمایش روان مدل‌های سه‌بعدی و سرعت بخشیدن به فرایند رندر است. یک کارت گرافیک اختصاصی (Dedicated) با حافظه VRAM بالا (حداقل ۴ گیگابایت)، طبق نیازمندی‌های رسمی اتوکد یک الزام است.

چالش کار تیمی و دسترسی به پروژه‌های حجیم در اتوکد

شما اکنون می‌دانید نرم افزار اتوکد چیست و می‌توانید با آن نقشه‌های پیچیده‌ای را ترسیم کنید. اما چالش واقعی زمانی آغاز می‌شود که پروژه شما بزرگ شده و چندین نفر باید روی آن کار کنند. اینجا با یک کابوس لجستیکی روبرو می‌شوید:

• ارسال بی‌پایان فایل‌های حجیم: ارسال یک فایل dwg چند صد مگابایتی ازطریق ایمیل یا تلگرام، یک فرایند کند و غیرحرفه‌ای است.
• مشکل ورژن‌های مختلف: چگونه مطمئن شوید که همه اعضای تیم درحال کار روی آخرین نسخه فایل هستند؟ ویرایش‌های همزمان و تداخل تغییرات، می‌تواند ساعت‌ها کار را از بین ببرد.
• نیاز به دسترسی در محل: چگونه یک مهندس ناظر می‌تواند در محل پروژه، یک نقشه سنگین را روی تبلت یا لپ‌تاپ معمولی خود باز و بررسی کند؟

این مشکلات نشان می‌دهد که اتوکد به‌عنوان یک نرم‌افزار دسکتاپ، برای کار تیمی مدرن و دسترسی از راه دور، به یک ابزار تکمیلی نیاز دارد.

اجرای اتوکد به‌صورت مجازی

راه‌حل، یک تغییر رویکرد است: به جای اینکه هر کس روی کامپیوتر شخصی خود کار کند، کل تیم روی یک کامپیوتر مرکزی و فوق‌العاده قدرتمند که در ابر قرار دارد کار کند. سرور محاسبات سنگین (Cloud HPC) با همین هدف ساخته شده‌‌است.

این «دفتر کار مجازی»، همان سرور گرافیک ابری (Cloud GPU) است. در این روش، شما یک سرور قدرتمند ویندوزی را اجاره می‌کنید. نرم‌افزار اتوکد و تمام فایل‌های پروژه، روی این سرور مرکزی قرار دارند. هر عضو تیم، از هر کجا و با هر دستگاهی (حتی یک لپ‌تاپ ضعیف)، ازطریق اینترنت به دسکتاپ این سرور متصل شده و کار خود را انجام می‌دهد.

این رویکرد تمام چالش‌های شما را حل می‌کند:

• پایان انتقال فایل: همه روی یک نسخه واحد از فایل‌ها کار می‌کنند. دیگر خبری از ارسال و دریافت فایل نیست.
• دسترسی از همه‌جا: مهندس ناظر می‌تواند در محل پروژه و لپتاپ معمولی به سرور متصل شده و پیچیده‌ترین نقشه‌ها را به‌صورت روان باز و بررسی کند.
• عملکرد فوق‌العاده: تمام اعضای تیم از قدرت یک سرور حرفه‌ای بهره‌مند می‌شوند و دیگر با کندی و لگ هنگام کار با فایل‌های سنگین مواجه نخواهند شد.

ابر فردوسی با ارائه سرورهای محاسبات سنگین ابری، این زیرساخت کاربردی را برای تیم‌های مهندسی و معماری فراهم کرده‌ایم. اعتبار رایگان ۱۰۰ هزار تومانی ما نیز فرصتی است تا اولین دفتر کار ابری خود را راه‌اندازی کنید و تفاوت بین کار پراکنده و کار تیمی یکپارچه را خودتان احساس کنید.

جمع‌بندی

در پایان، درک اینکه autocad چیست، درک بخشی از تاریخ و آینده زبان مهندسی است. اتوکد فقط یک نرم‌افزار نیست؛ یک استاندارد جهانی و یک زبان مشترک است که به واسطه آن، یک معمار در ایران می‌تواند نقشه‌ای را طراحی کند که یک مهندس در آلمان آن را بفهمد و بسازد. یادگیری اتوکد، یادگیری «الفبای دقت» است. این نرم‌افزار به شما می‌آموزد که چگونه با نظم، ساختار و دیدی مهندسی فکر کنید. این مهارت، صرف‌نظر از اینکه در آینده از چه ابزارهای دیگری استفاده خواهید کرد، همیشه با شما باقی خواهد ماند و فونداسیون تفکر فنی شما را خواهد ساخت.

شما از اتوکد برای چه کاری استفاده می‌کنید. از بخش نظرات می‌توانید نقطه‌نظرات خود را با ما درمیان بگذارید.
